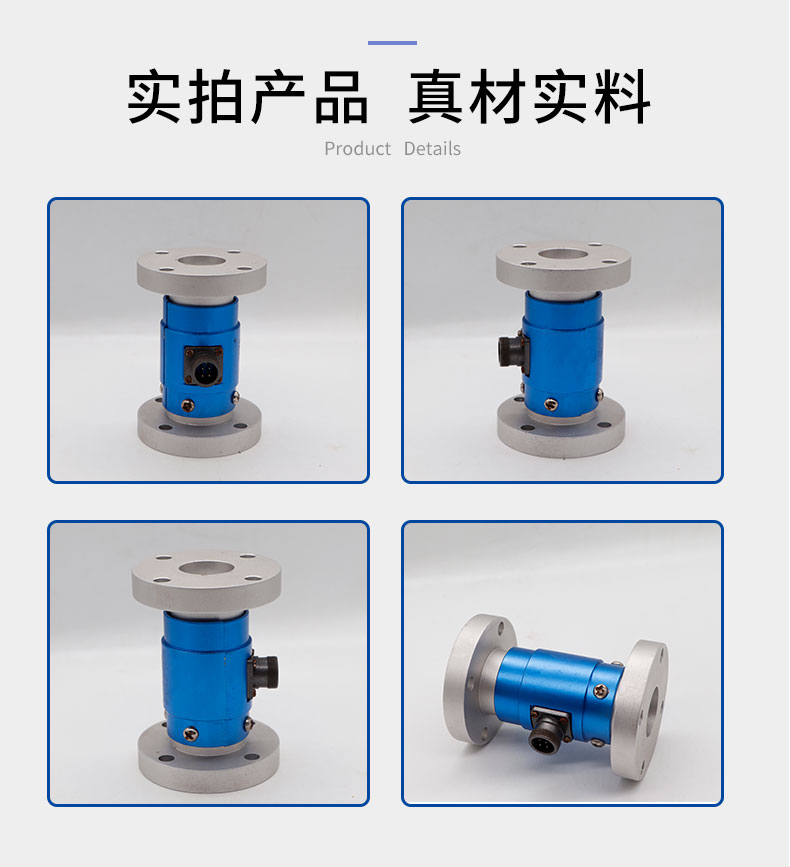

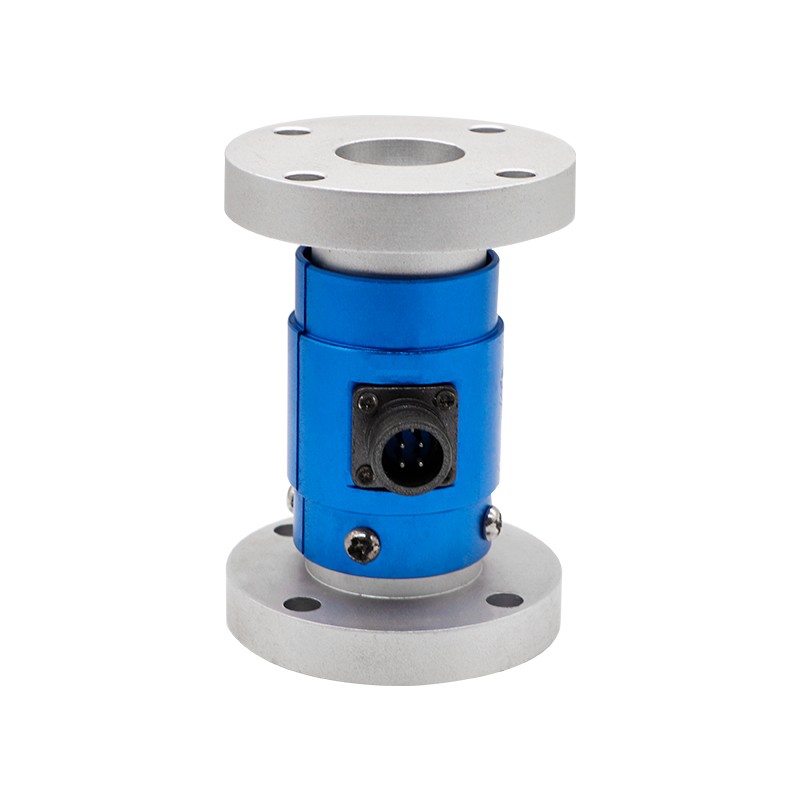

NJL-204系列静态扭矩传感器
一、产品简介及用途：
特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。
· 安装使用方便。
· 静态扭矩测量，两端均为法兰盘连接
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 测量范围 | 0~0.2,0.3,0.5,1,2,3,5,10,20,30,50,100Nm (NJL-204A) 0~200/300/500/1000Nm（NJL-204B） 0~2000/3000/5000Nm（NJL-204C） 0~10000Nm（NJL-204D） 0~20000/30000/50000Nm（NJL-204E） |
| 输出灵敏度 | 1.0~2.0mV/V |
| 综合精度 | ±0.1;±0.3;±0.5%F·S（线性+重复性+滞后） |
| 工作温度 | -20~+65℃ |
| 温度补偿范围 | -10~+60℃ |
| 零点温度影响 | ±0.1%F·S/10℃ |
| 激励电压 | 5~15VDC（推荐电压10VDC） |
| 响应频率 | 100μS |
| 绝缘电阻 | 2000MΩ/100VDC |
| 输入电阻 | 700±10/350±10Ω |
| 输出电阻 | 700±5/350±5Ω |
| 零点输出 | 0~±1%F·S |
| 安全过载 | 120%F·S |
| 材质 | 合金钢 |
| 电气连接方式 | 红/E+，黑/E-，绿/S+，白/S- |
