PCL-101智能数显压力显示/控制仪表
一、产品介绍
PCL-101智能数字压力表具有整机体积 小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活,配用我公司PT100-系列高温熔体压力传感器或常温压力传感器,作为高精度压力测量与控制,可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合,还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警,具有发光管报警指示、继电器触点输出 控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择。

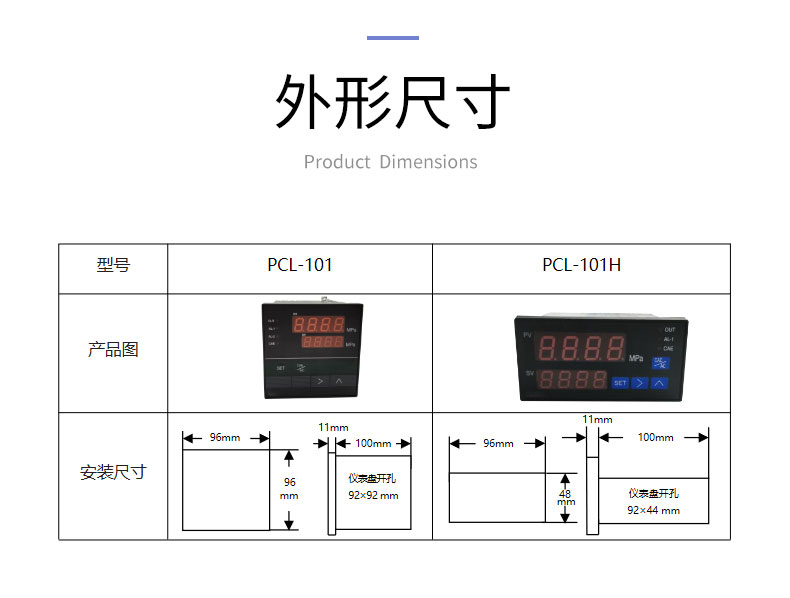

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 工作显示器电源 | 双层四位高亮度绿色和红色发光数码管 |
| 显示分辨率 | 0001 |
| 显示数值范围 | -001~-999~0001~9999Mpa(小数点可变) |
| 仪表精度 | 0.2%FS±1位 |
| 输入信号灵敏度 | 2mV/V、3.3mV/V、1~4mA、4~20mA、0~5VDC、0~10DC(订货时说明) |
| 采样速度 | 20次/秒 |
| 供电 | +9V高精度直流电源（配压力传感器）/24V电源配变送器 |
| 输出控制 | 与满量程信号成线性的电压或电流输出 |
| 主报警输出 | 上限报警具有继电器输出（220V 1A）上限报警指示灯亮 |
| 辅助输出 | 可通过配备不同的输出模块并通过仪表设定来达到不同的输出要求 |
| 报警范围 | 0001~9999Mpa(小数点可变) |
| 效准指示 | 显示传感器满量程80%值（传感器应空载），效准指示（CAE）亮 |
| 使用温度 | 0~55℃ |
| 使用湿度 | ≤80%RH |
| 电源要求 | 85~265VAC 50Hz~60Hz |
| 外形尺寸 | 96×48×100mm（PY500）/96x48x100mm（PY500H） |
| 开孔尺寸 | 92x92mm（PY500）92×46mm（PY500H） |
