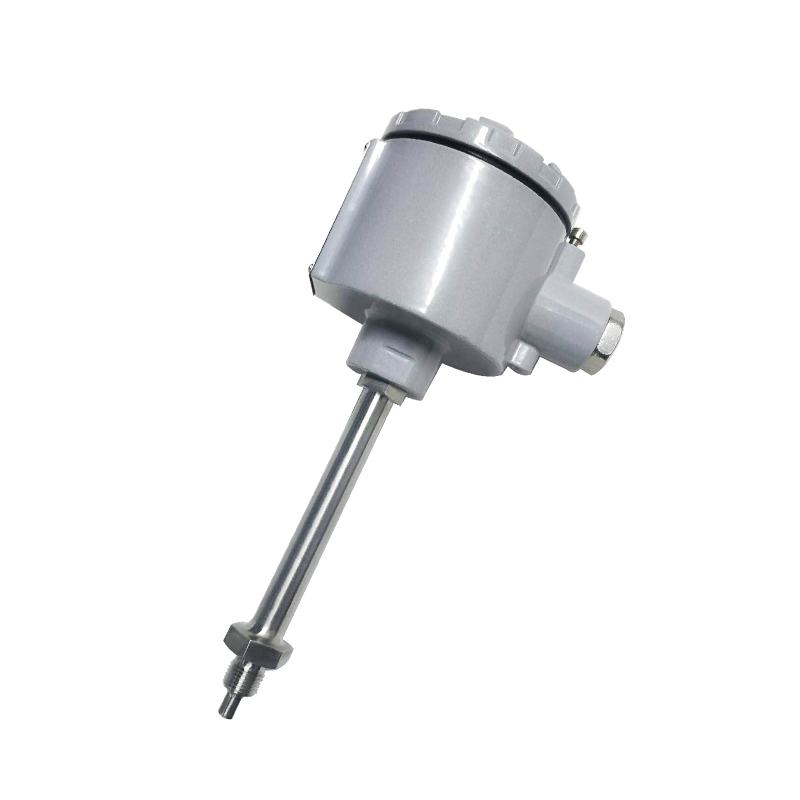

WZ-105防爆型温度变送器
一、产品介绍
WZ-105防爆温度变送器是一款拨码开关型智能温度变送器，内置进口PT100高精度温度传感器，配备了数字式拨码开关型智能温度变送器电路板,输入输出隔离设计。
该温度变送器采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤¡À4000V)连续5次对设备无损害，以保护连接设备免于受损；输入端和输出端均具备抗电快速瞬变(脉冲群)¡À4000V干扰的能力。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
用户只需要一个螺丝刀,就可以调拨拨码开关,在现场调整温度变送器的量程,极大缩短了操作时间,操作简单,使用方便

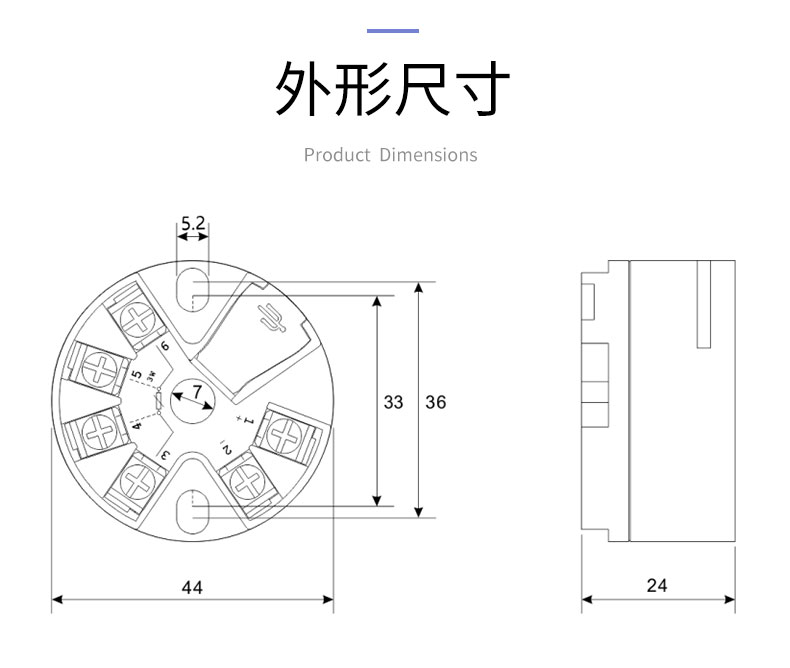

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 组态方式 | 拨码开关+PC可编程 |
| 供电调试 | 无需供电且无需信号给定便能调试 |
| 输入信号 | Pt100、Cu50、Pt1000 |
| 测量范围 | -200~600℃ |
| 精度等级 | 传感器：A/B 变送器：0.2级 |
| 输出信号 | 模拟量4~20mA（两线制） |
| 报警信号 | 传感器故障（开路或短路）时，输出将至≤3.6mA 或输出升至≥21.5mA |
| 最大负载 | （V电源-9V）/0.025A（输出电流） |
| 限制电流 | ≤25mA |
| 电源电压 | 9~30VDC |
| 响应时间 | 1S |
| 防雷 | ±4000V（≤5次） |
| 抗脉冲群 | ±4000V |
| 抗射频干扰 | ＞10V/m（80MHz~1000MHz） |
| 环境温度 | -40~+85℃ |
| 温度漂移 | 0.008%FS/1℃ |
| 长期稳定性 | ≤0.1℃/年或0.05%/年 |
