WZ-103一体化温度变送器
一、产品介绍

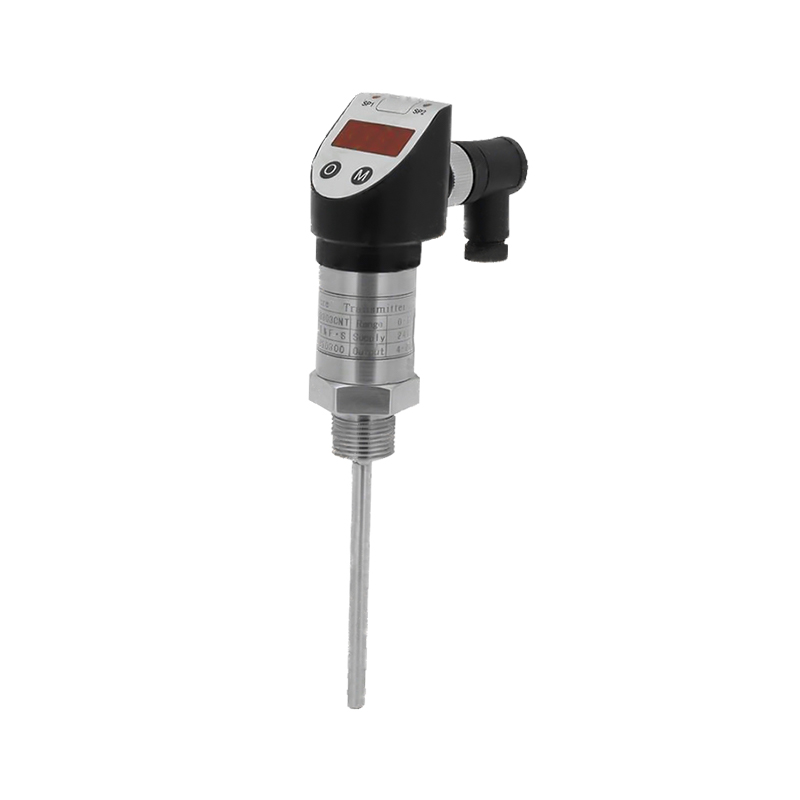

WZ-103一体化温度变送器是一种新颖的小型一体化温度变送器，可选配一至二路的控制或报警NPN开关输出或继电器触点输出，可同时具有传统的4~20mA温度变送器输出和温度开关的功能。全新的现场压力显示和功能操作，在国内属于首创。可在全量程范围内轻松设置二路控制或报警值。采用GX12(或M12)航空插头，可以有效的提高防水、防潮功能。

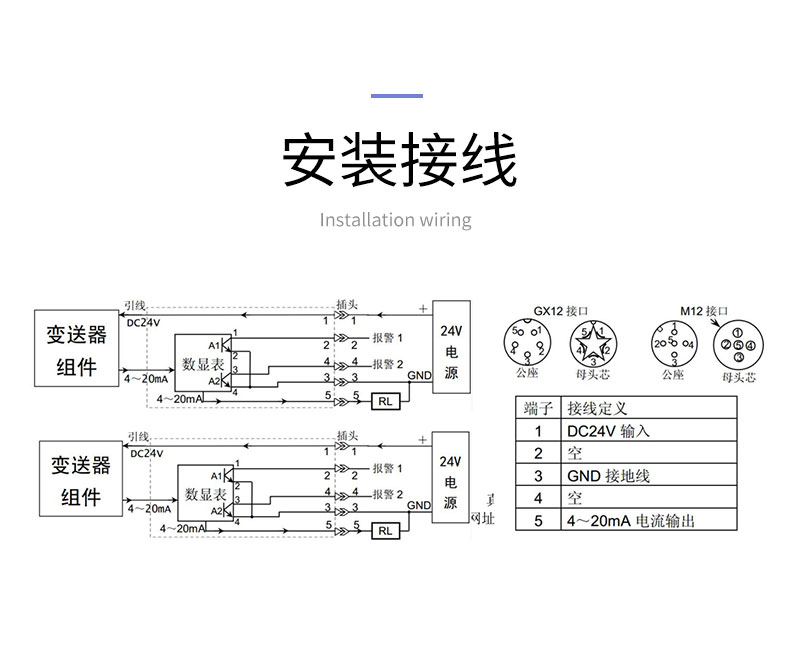

WZ-103一体化温度变送器的线性化精度优于0.1%FS,显示精度优于0.5%FS,接线图见下方。
本产品可广泛应用于医药、轻工机械、船舶、电力、国防、石油、化工、冶金等科研生产部门。

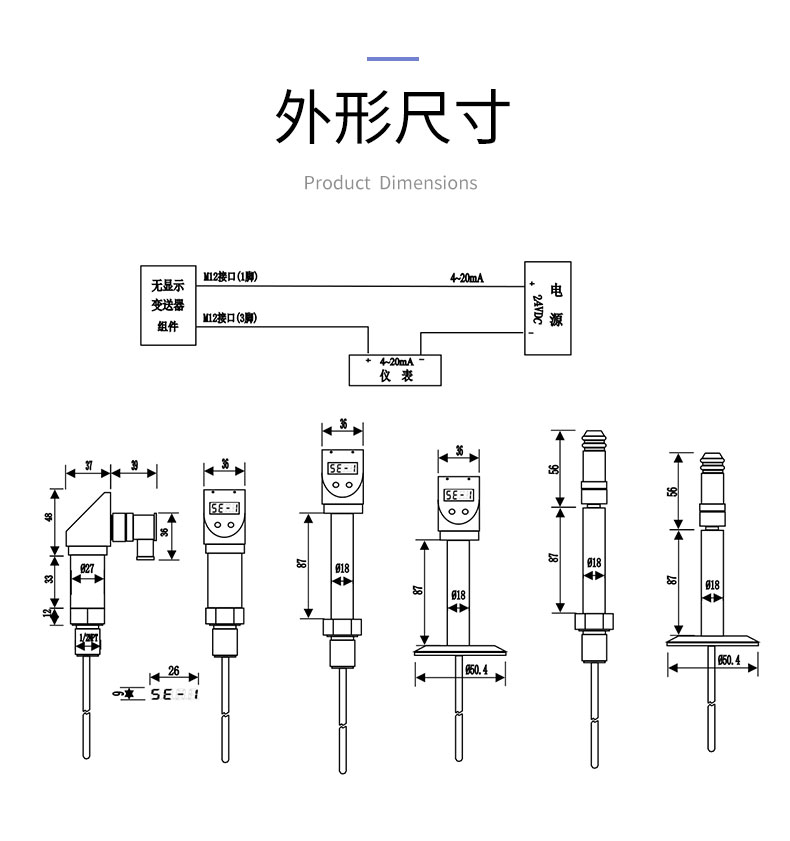

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 基本误差 | 0.2%F·S、0.5%F·S |
| 线性度 | 优于0.2%F·S |
| 现场指示误差 | 0.5%F·S |
| 测量范围 | -200~600℃内可以定制 |
| 输出信号 | 4~20mA DC信号 |
| 控制输出（选配） | PNP开关输出或继电器触点输出 |
| 继电器触点最大电流 | 1A |
| 工作温度 | -25~+85℃ |
| 温度漂移 | 大±0.02%F·S/℃ |
| 长期稳定性能 | 0.2%F·S/年 |
| 变送器供电电源 | 24VDC |
| 负载电阻 | 0~600Ω |
| 存储温度 | -40~+125℃ |
